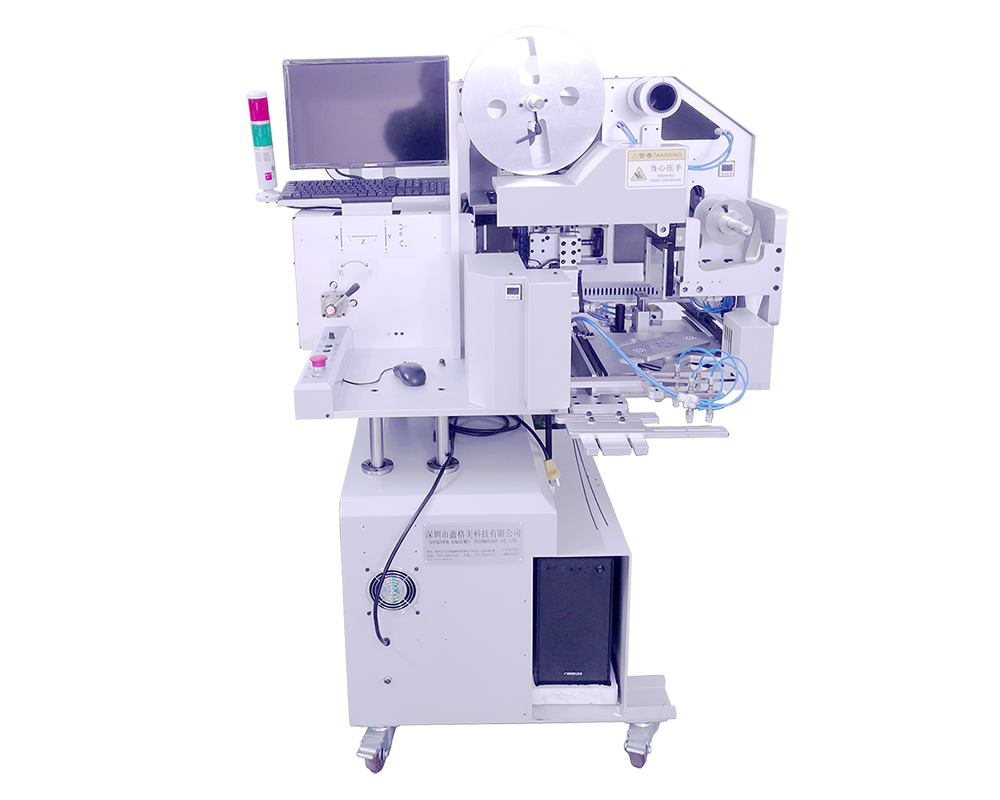

| 產品型號 | CTF-210-120 |
| 側貼輔料貼合周期（S) | 2.8～3.3S |
| 產能 | 1000～1200PCS |
| 良率（%） | >99% |
| 重復定位精度 | ±0.05mm |
| 輔料組裝精度 | ±0.08mm |
| 轉換機型調機時間 | 16min |
| 適用最小規格輔料 | 2*2mm |
| 適用最大規格輔料 | 165*65mm |
| 殼料最大范圍 | 130*200mm |
| 可貼輔料 | 泡棉、背膠、防塵網、石墨片、銅箔、二維碼、導電布、導電棉、防水標簽等... |
| 機器行程 | X210mm Y230mm Z90mm R300° |
| 設備尺寸 | 1000*1000*1550mm |
| 設備重量 | 190KG |
| 工作氣壓 | 0.5～0.6MPA |
| 氣體用量 | 1L/MIN |
| 輸入電壓 | 220V |
| 設備總功率 | 1800W |
| 最大輸入電流 | 5A |
| 使用環境濕度 | 30%～50% |
| 使用環境溫度 | 5℃～40℃ |
| 上下料方式 | 自動上下料 |
| 治具要求 |
吸頭厚度15～20mm、底模厚15～20mm 螺絲過孔座標160mm、過M6螺絲 |
| 輔料要求 |
輔料與輔料之間間隙2mm，離型度3～5克 料帶寬度160mm以內，小輔料寬90mm以內 卷料筒芯6寸或3寸，卷料最大直徑320mm |
